Instalação de Ar Condicionado: Normas, Cuidados e Etapas para Serviços Residenciais, Comerciais e Industriais
A instalação de um sistema de ar condicionado moderno é uma tarefa que vai muito além de fixar duas unidades na parede. Ela exige conhecimento técnico aprofundado, cumprimento rigoroso de normas de segurança (elétrica e sanitária) e o domínio de procedimentos que garantam a máxima eficiência energética e a longevidade do equipamento.
Este guia definitivo detalha o passo a passo profissional, desde o planejamento inicial e dimensionamento térmico, até a manutenção preventiva e o cumprimento de diretrizes obrigatórias como o PMOC (Plano de Manutenção, Operação e Controle).
1. O Planejamento Profissional: A Base do Sucesso
Uma instalação de sucesso começa bem antes de abrir a caixa do equipamento.
1.1. Análise e Escolha do Local
O posicionamento correto é fundamental para o desempenho. O técnico deve considerar:
| Unidade | Localização Ideal | Cuidados a Serem Evitados |
| Evaporadora (Interna) | Centro do ambiente ou local que permita a distribuição uniforme do ar. Altura mínima de 15 cm do teto. | Próximo a fontes de calor (lâmpadas, janelas), onde há obstáculos à circulação ou incidência direta de luz solar. |
| Condensadora (Externa) | Local ventilado, de fácil acesso para manutenção, protegido da chuva e sol excessivo (se possível) e sem obstruções para a troca de calor. | Ambientes confinados, sem ventilação, em locais que dificultem o escoamento da água (dreno) ou próximos a áreas de descanso (devido ao ruído). |
1.2. Dimensionamento Térmico (Cálculo de BTUs)
Este é o passo mais crítico. O erro no dimensionamento resulta em um aparelho que trabalha excessivamente (superdimensionado, gastando mais energia) ou insuficientemente (subdimensionado, sem gelar o ambiente e com desgaste prematuro).

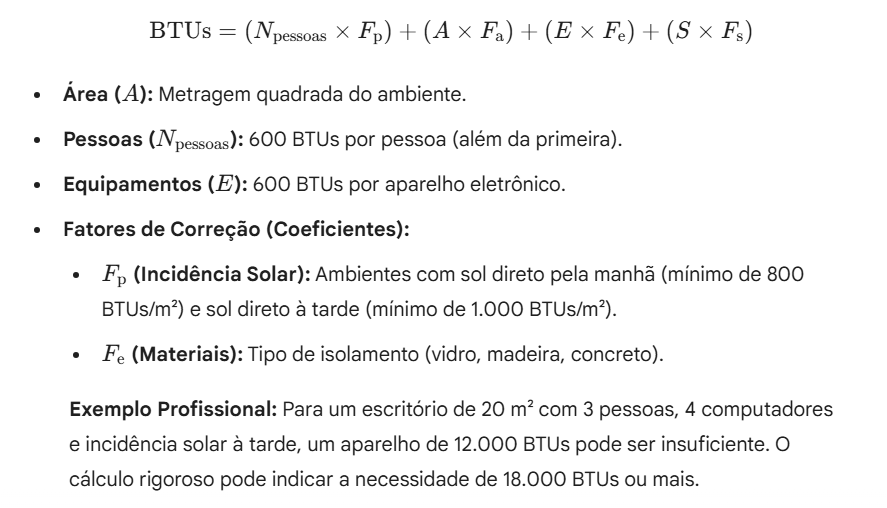

O dimensionamento profissional deve usar a fórmula básica como ponto de partida, mas incorporar fatores de correção:
Exemplo Profissional: Para um escritório de 20 m² com 3 pessoas, 4 computadores e incidência solar à tarde, um aparelho de 12.000 BTUs pode ser insuficiente. O cálculo rigoroso pode indicar a necessidade de 18.000 BTUs ou mais.
1.3. Análise Estrutural (Comercial e Industrial)
Em grandes projetos, é obrigatório analisar se a estrutura suporta o peso da condensadora (principalmente em rooftops e instalações em fachadas), e se há espaço no forro para a instalação de dutos ou equipamentos cassete e piso teto.
2. Normas, Segurança e Regulamentação
O serviço profissional deve ser pautado em normativas técnicas e de segurança.
2.1. Normas Técnicas ABNT (Associação Brasileira de Normas Técnicas)
O instalador deve seguir as diretrizes da ABNT, com destaque para:
- NBR 16640: Foca na manipulação de gases refrigerantes, essencial para o start-up e manutenção do sistema.
- NBR 5410: Regula as instalações elétricas de baixa tensão, obrigatória para o circuito dedicado do ar-condicionado.
- NBR 14695: Trata de manuseio, transporte e instalação de equipamentos de refrigeração e climatização.
2.2. Segurança Elétrica: Circuito Dedicado
A segurança elétrica é inegociável. O sistema de climatização deve ter um circuito elétrico exclusivo, dimensionado para a corrente elétrica nominal do equipamento.
- Cabo de Alimentação: Dimensões compatíveis com a corrente (A) e distância.
- Disjuntor: Monopolar ou bipolar, com corrente nominal ligeiramente superior à do aparelho.
- Aterramento: Essencial para a proteção do equipamento e do usuário.
2.3. Segurança do Trabalho e Equipamentos de Proteção (EPIs)
Em ambientes profissionais (comerciais e industriais), a aplicação da NR-35 (Trabalho em Altura) e NR-10 (Serviços em Eletricidade) é obrigatória.
O técnico deve utilizar: capacete, luvas, óculos de segurança, cinto de segurança tipo paraquedista e talabarte duplo (em alturas acima de 2 metros) e calçados de segurança.
3. As Etapas Técnicas da Instalação (Split Padrão)
O procedimento técnico garante a estanqueidade (ausência de vazamentos) e a pureza do sistema.
3.1. Pré-Instalação (Passagem da Tubulação)
- Fixação das Bases: Fixar o suporte da evaporadora e da condensadora, garantindo nivelamento perfeito para o escoamento do dreno.
- Furo de Passagem: Realizar o furo entre as unidades (com ligeira inclinação para o dreno).
- Passagem da Tubulação: Passar as linhas de cobre (sucção e líquido), o dreno e o cabo PP (comunicação). É crucial proteger as tubulações durante a passagem.
3.2. Conexão da Tubulação (Flangeamento)
O flangeamento é o ponto mais sensível à vazamentos.
- Corte e Rebarbação: Cortar o tubo de cobre no tamanho exato e remover as rebarbas internas.
- Flangeador: Utilizar o flangeador para criar uma “boca” perfeita no tubo, que será unida à válvula. A qualidade do flange determina a estanqueidade da vedação.
- Conexão: Apertar as porcas com o torque correto, utilizando um torquímetro, conforme especificado pelo fabricante do equipamento.
3.3. Dreno e Isolação
A tubulação de dreno deve ter uma inclinação mínima para evitar que a água condense e retorne à unidade interna. Todas as linhas de cobre (sucção e líquido) e a tubulação de dreno devem ser isoladas individualmente e depois agrupadas. O isolamento deve ser contínuo para evitar condensação externa (suor) na linha de sucção.
3.4. Vácuo no Sistema (O Passo Mais Importante)
Após a conexão, o sistema está cheio de ar e umidade. A bomba de vácuo é usada para remover esses contaminantes, que podem oxidar o óleo do compressor e causar o congelamento do sistema.
- Conexão: Ligar a bomba de vácuo através do manifold na válvula de serviço.
- Vácuo: Atingir um nível de vácuo de 500 mícrons (µm) ou menos.
- Teste de Estanqueidade: Desligar a bomba e aguardar 15 a 30 minutos. Se o ponteiro do vacuômetro subir, há vazamento e a conexão deve ser refeita.
3.5. Start-up e Liberação do Gás
Após o teste de estanqueidade bem-sucedido, libera-se o gás refrigerante (geralmente R-410A ou R-32).
- Abertura: Abrir as válvulas de serviço da condensadora.
- Recarga (Se Necessário): Se a tubulação for mais longa que o padrão de fábrica (geralmente 3 a 5 metros), adicionar a carga de refrigerante extra necessária, usando uma balança dosadora para precisão.
4. Cuidados Específicos: Residencial vs. Comercial/Industrial
Embora os princípios sejam os mesmos, há diferenças cruciais na execução.
| Característica | Instalação Residencial (Split) | Instalação Comercial/Industrial (VRF, Chiller, Dutos) |
| Dimensionamento | Carga térmica por m² simples. | Carga térmica complexa: renovação de ar, máquinas, densidade de pessoas. |
| Regulamentação | Foco em NBR 5410 (elétrica). | Foco em PMOC (Lei Federal 13.589/18), NR-10 e NR-35 (Segurança do Trabalho). |
| Manutenção | Geralmente corretiva ou preventiva simples (limpeza de filtros). | Manutenção Contínua e Obrigatória (PMOC) com registro documental. |
| Eficiência | Escolha de modelos Inverter com Selo Procel A. | Projetos de engenharia para otimização de dutos e uso de equipamentos de alta EER (Taxa de Eficiência Energética). |
4.1. Obrigatoriedade do PMOC
A Lei Federal nº 13.589/18 torna obrigatória a manutenção de sistemas de climatização em edifícios de uso público e coletivo (comercial e industrial). O PMOC garante que o sistema de ar funcione dentro dos padrões de qualidade do ar e visa a eliminação de riscos à saúde (como a bactéria Legionella).
O técnico profissional deve gerar e manter a documentação do PMOC.
5. Eficiência Energética e Redução de Custos Operacionais
Um sistema bem instalado é sinônimo de economia.
5.1. Dicas de Instalação para Economia
- Tubulação Curta: Manter a distância entre as unidades interna e externa o menor possível, minimizando a perda térmica.
- Melhor Isolamento: Usar isolamento de alta qualidade e vedar perfeitamente o furo na parede para impedir a entrada de calor externo.
- Posicionamento Estratégico da Condensadora: Proteger a unidade externa da exposição direta e contínua ao sol (o calor solar reduz a eficiência da troca térmica).
5.2. O Foco na Manutenção Preventiva
A manutenção preventiva (limpeza e checagem periódica) é o principal fator para a redução de custos operacionais, pois impede que o equipamento trabalhe forçado.
- Limpeza de Serpentinas: Remover a sujeira que impede a troca de calor.
- Checagem do Gás Refrigerante: Verificar se a carga está correta. A perda de gás, mesmo pequena, reduz drasticamente a eficiência e aumenta o consumo de eletricidade.
6. Confiabilidade e Acompanhamento Técnico Contínuo
A contratação de um serviço profissional e certificado é um investimento que se paga.
A confiabilidade reside em técnicos que dominam:
- Dimensionamento correto (evitando o erro inicial).
- Procedimento de vácuo (garantindo a vida útil do compressor).
- Segurança e normas (protegendo pessoas e o patrimônio).
O acompanhamento técnico contínuo garante que as exigências do PMOC sejam atendidas e que o sistema opere com sua máxima eficiência ao longo dos anos.
❓ Perguntas Frequentes (FAQ)
Qual o valor da instalação de um ar-condicionado?
O valor varia significativamente com o tipo de aparelho (Split, Janela, Inverter), a potência (BTUs) e a complexidade do local. A mão de obra básica para um Split 9.000 ou 12.000 BTUs varia de R$ 450 a R$ 1.200, mas esse valor pode subir consideravelmente devido a custos extras:
- Materiais: Tubulação de cobre extra (além do kit básico), suporte para condensadora.
- Serviços Elétricos: Criação de um circuito dedicado com disjuntor e aterramento.
- Complexidade: Instalação em alturas, necessidade de balancim, passagem de tubulação embutida.
Leia também: Manutenção e instalação de ar condicionado em salvador
O que é necessário para instalação do ar-condicionado?
Para uma instalação correta de um Split, é necessário:
- O Aparelho: Unidade Evaporadora (interna) e Condensadora (externa).
- Kit Básico de Instalação: Tubos de cobre, isolamento térmico, mangueira de dreno e cabo de comunicação.
- Ferramentas Específicas: Bomba de vácuo (obrigatória), manifold, vacuômetro, flangeador, alargador de tubo e torquímetro (para aperto correto das porcas).
- Estrutura Elétrica: Um circuito elétrico dedicado (separado) com disjuntor dimensionado e aterramento adequado.
Quantos metros quadrados gela um ar de 12.000 BTUs?
Um ar-condicionado de 12.000 BTUs é geralmente ideal para ambientes residenciais ou escritórios de 15 m² a 20 m².
ATENÇÃO: Esta é apenas uma estimativa. O cálculo correto deve considerar:
- Incidência Solar: Ambientes com sol direto exigem mais BTUs.
- Fontes de Calor: Número de pessoas, computadores, geladeiras ou lâmpadas incandescentes no ambiente.
- Pé-Direito: Ambientes com teto mais alto exigem maior potência.
Quanto custa 8 horas de ar ligado?

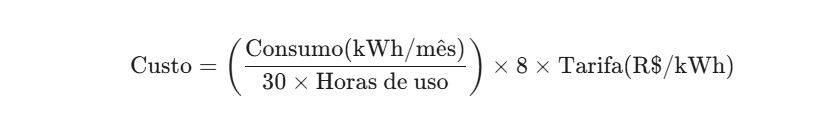

O custo de 8 horas de uso é calculado pela fórmula:
Para um ar-condicionado Inverter de 12.000 BTUs (que consome, em média, cerca de 18 a 22 kWh/mês), o custo pode variar de R$ 0,70 a R$ 1,30 por hora de uso, dependendo da tarifa de energia da sua região. O modelo Inverter é significativamente mais econômico que o convencional.
